(주)나산전기산업의 육상사업부는 발전소 및 각종산업 PLANT와 수처리분야 등 모든 분야에 사용되고있는 고압배전반, 저압배전반, 전동기제어반(Motor Control Center), 분전반 등 배전반 System 전부는 물론 PLC / DCS Panel 및 자동 제어 Panel 및 관련 System, 그리고 SCADA, TM / TC와 함께 중앙 감시 제어 System 등 다양한 종류의 배전반 및 자동제어반과 System을 직접 생산하여 국내외 거래선에 1 등 품질의 제품을 공급하고 있습니다 .

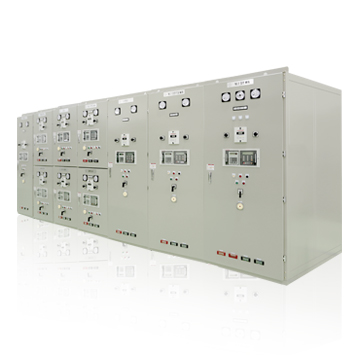

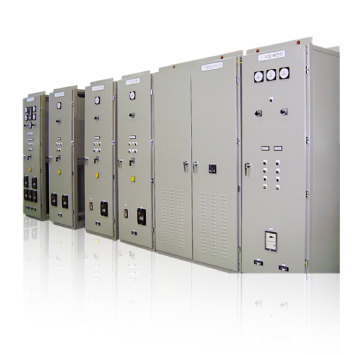

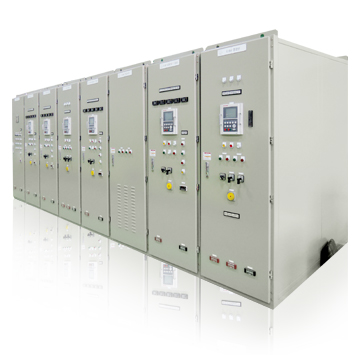

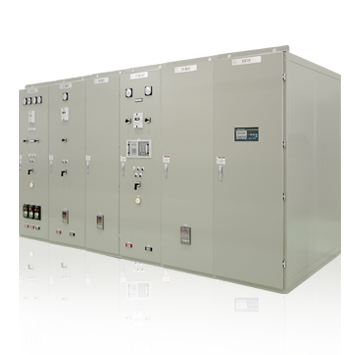

고압전력을 안정적으로 수용가에 공급할수 있도록 고성능 신뢰성을 가진 기기들을 수반하여 전력공급의 신뢰성 및 안전성을 기했으며 최적의 설계를 통하여 설비 비용을 절감한 혁신적인 배전반으로써 국내외 규정을 만족함으로써 제품의 신뢰도가 높이 평가 되고 있습니다.
| 규격 | IEC/ANSI/IEEE |
|---|---|
| 정격전압 [kV] | 3.6/7.2/15/24/25.8 |
| 정격전류 [A] | 200/400/600/800/1200/1500/ 2000/2500/3000/4000 |
| 정격차단전류 [kA/1S] |
8/12.5/20/25/31.5/40 |
| 정격주파수 [Hz] | 50 or 60 |

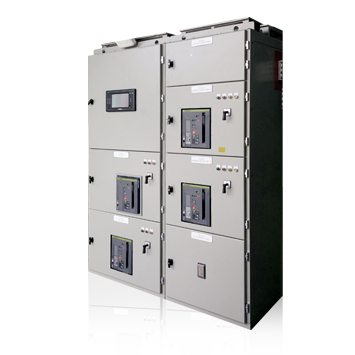

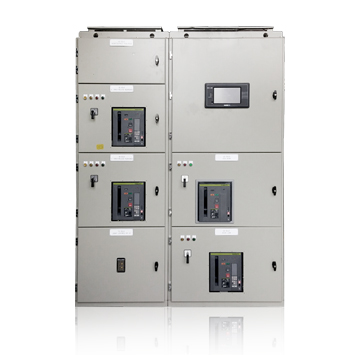

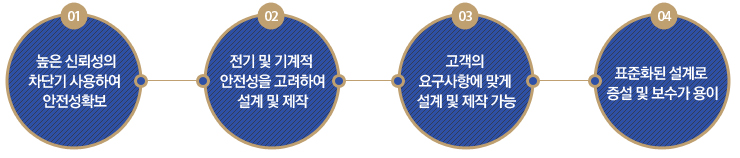

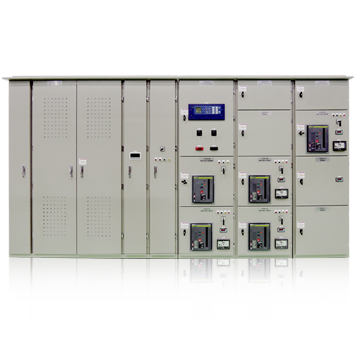

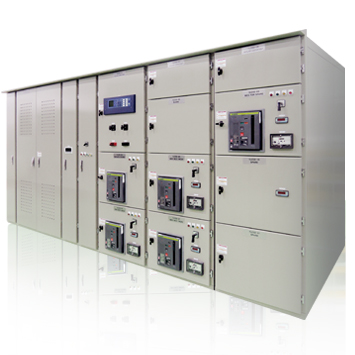

국내외 규격에 의해 설계, 제작 , 시험 되면 Compact 한 구조로 설계 및 제작 되어 설치 면적의 최소화를 기했으며 고신뢰성 및 고차단 용량의 기중차단기를 내장하여 안정적인 전력공급이 가능하고 고객의 특수 요구사양까지도 충족시킬 수 있는 혁신적인 저압배전반입니다.
| 규격 | IEC/ANSI/IEEE |
|---|---|
| 정격전압 [V] | 600 |
| 정격전류 [A] | 400/630/1250/2000/3200/4000/5000 |
| 정격차단전류 [kA/1S] |
12.5/25/35/42/65 |
| 정격주파수 [Hz] | 50 or 60 |

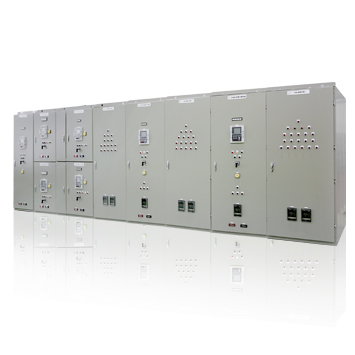

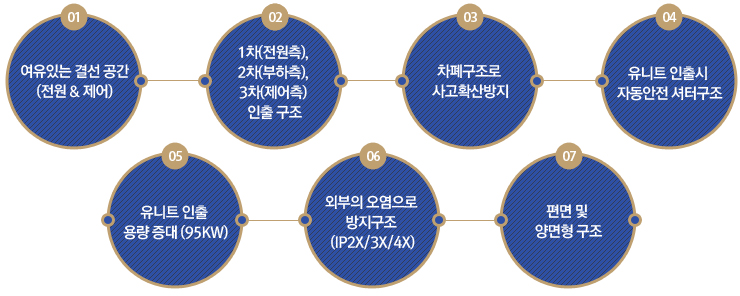

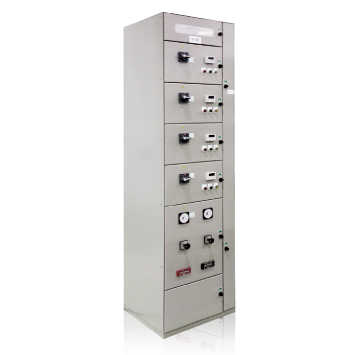

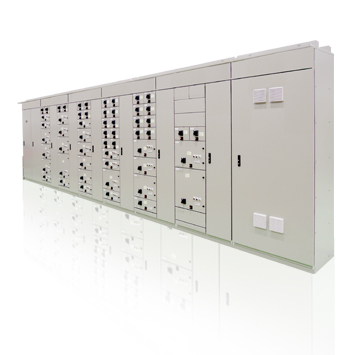

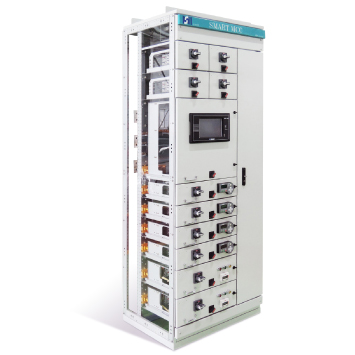

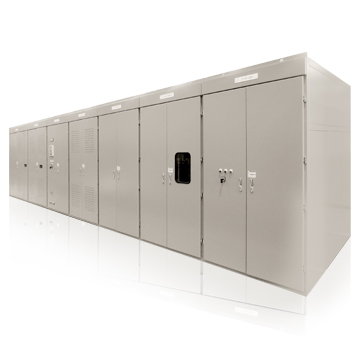

유니트의 인입 및 인출시 주회로, 부하측 회로 및 제어회로가 자동적으로 분리 되도록 설계 되어 안전한 동작과 보수 및 점검이 용이 함으로 사용자의 편의를 제공하고, 화력발전소, 원자력 발전소, 석유화학공장, 시멘트공장,폐수처리플랜, 제철플랜트, 해양플랜트등 일반산업 설비와 특수산업 설비에 적용이 가능한 고신뢰성 전동기 제어반입니다.
| 규격 | IEC/ANSI/IEEE |
|---|---|
| 정격전압 [V] | 600 |
| 정격전류 [A] | 600/800/1250/1600/2000/3200 |
| 정격차단전류 [kA/1S] |
12.5/25/35/42/65 |
| 정격주파수 [Hz] | 50 or 60 |

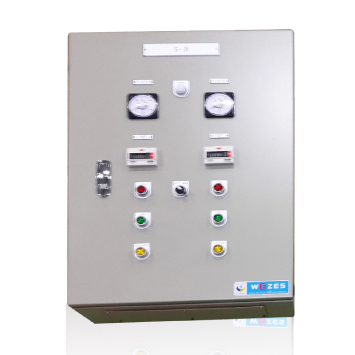

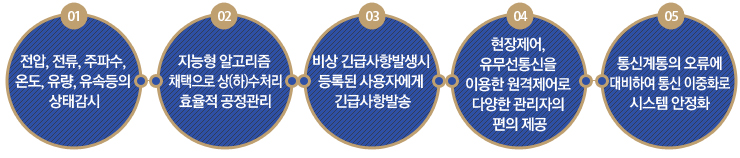

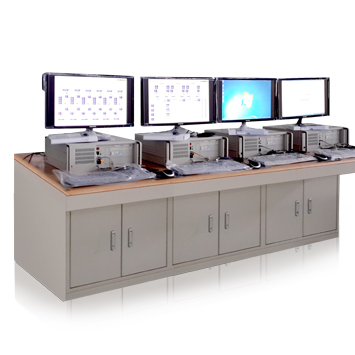

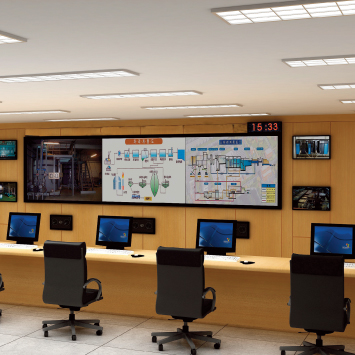

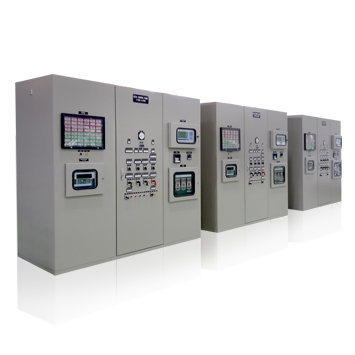

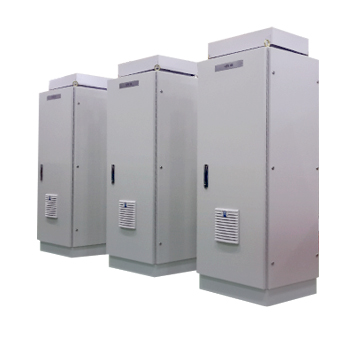

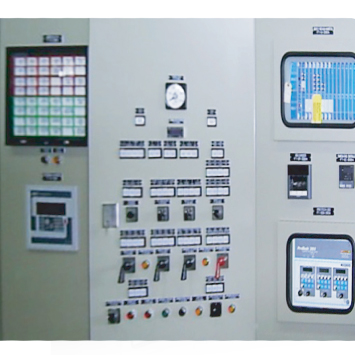

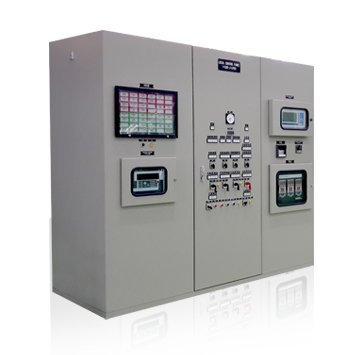

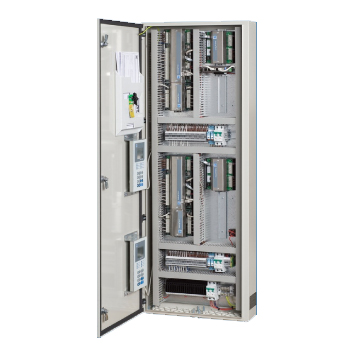

계측 및 감시 제어반은 산업의 자동화 시대에서 꼭 필요한 제어설비의 하나로 아날로그 릴레이 제어 방식을 디지털 방식으로 전향하여 빠르고 신속하고 정확하게 제어를 구현 함으로써 여러 산업 현장의 주요기기들을 계측 및 감시 함으로써 설비의 안전성과 최적의 운용을 제공하는 혁신적인 계측 및 감지 제어반 입니다.

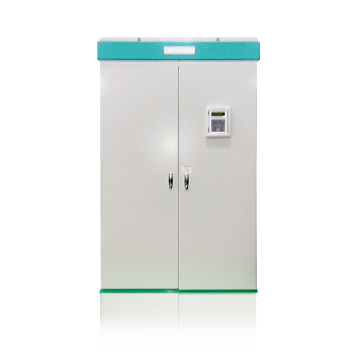

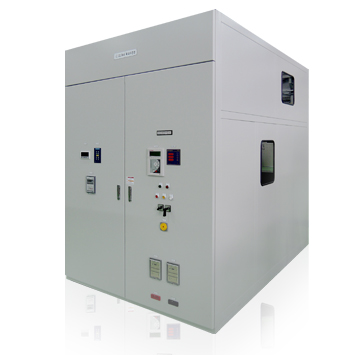

간이 수전설비로 특고압기기, 변압기를 하나의 ENCLOSED에 수납하여 설치소요면적을 정식배전반의 1/4에 해당 함으로 건축비용 절감 효과가 있고 COMPACT 한 구조로 부하근접설치가 가능하여 공사비 절감 및 잉여공간 활용도를 극대화 할수 있습니다.
| 정격전압 [kV] | 22.9 |
|---|---|
| 정격전류 [A] | 100~1600 |
| 정격주파수 [Hz] | 60 |
| 정격단시간 전류 [1Sec] |
Max. 50kA |
| 정격조작전압 [V] | AC220 / DC110 |

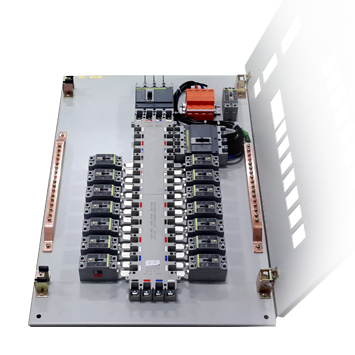

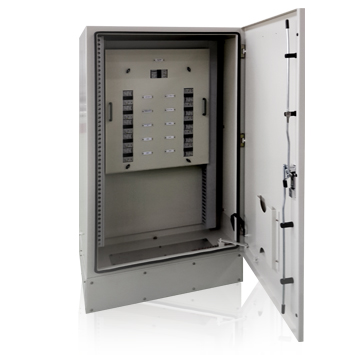

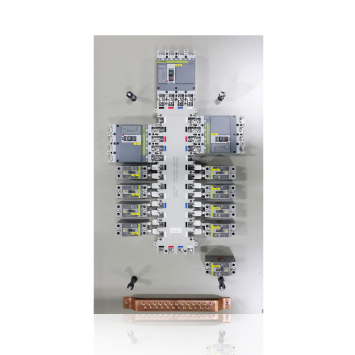

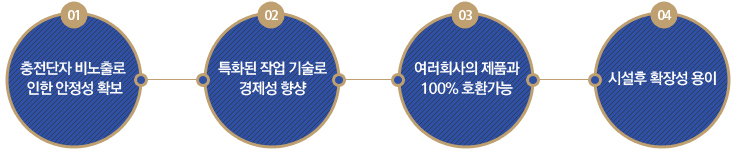

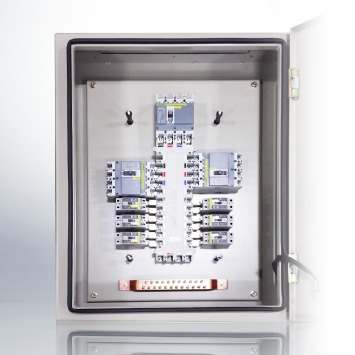

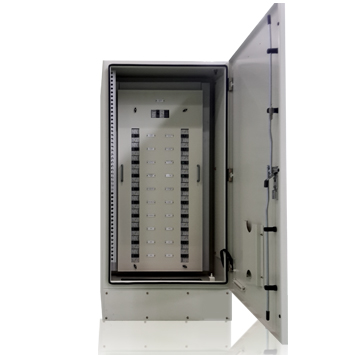

분전반은 특화된 기술로 작업시간을 대폭 단축하여 가격 경쟁력을 가지며 여러 제품과의 호환성을 가짐으로서 일반산업 설비부터 발전소 및 해상 플랜트 등의 특수한 산업 설비에 적용이 가능한 최적화된 제품입니다.
| 규격 | IEC/ANSI/IEEE |
|---|---|
| 정격전압 [kV] | 600 |
| 정격전류 [A] | 10~800 |
| 정격주파수 [Hz] | 60 |
| 정격단시간 전류 [1Sec] |
Max. 50kA |
| 정격조작전압 [V] | AC110 / AC220 |

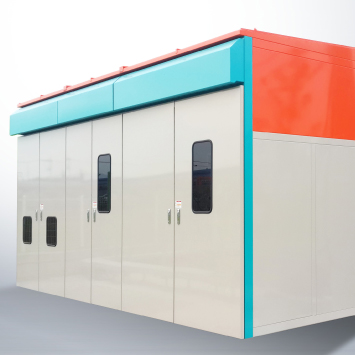

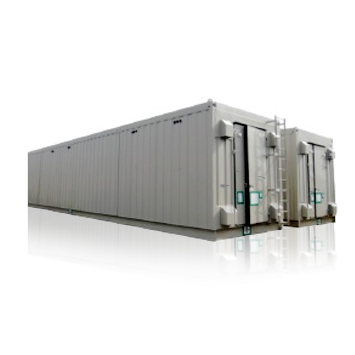

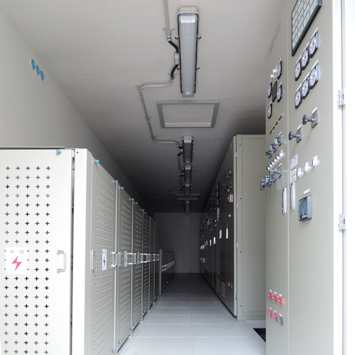

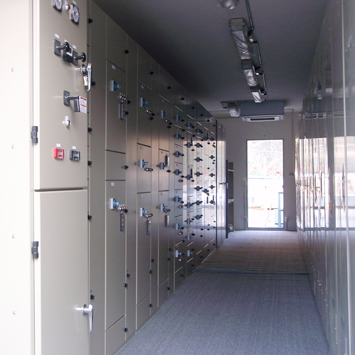

PCC(Pre-assembly Power Control Center)는 가스터빈발전기 (GTG) 제어 및 보호를 목적으로 컨테이너 내부에 발전기 제어반(GCP) 전동기 제어반(MCC), 발전기 보호반(GPR), AC/DC 공급장치(UPS, AVR), Synchronize반 등을 구비한 Electric Package System 입니다.
국내 영월복합화력발전소(남부발전), 세종열병합발전소(중부발전), 양주집단에너지사업(대륜발전), 하남열병합발전소(하남에너지) 등에 공급되었습니다.

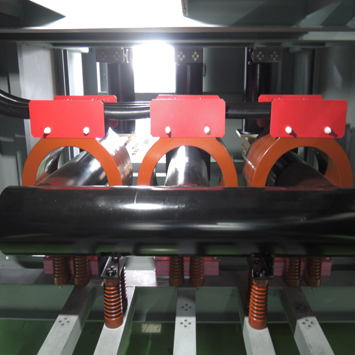

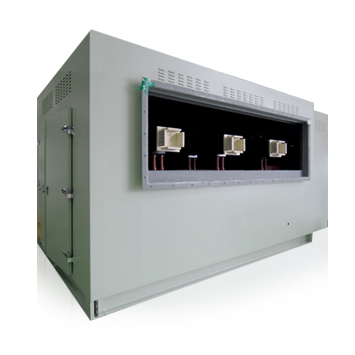

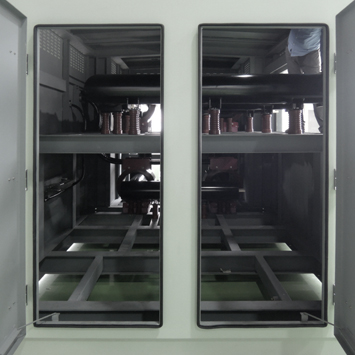

GTE(Generator Terminal Enclosure)는 발전기(Generator) 상부에 설치되며 발전기에서 생산된 대용량전력(18kV 5,000~14000A)를 IPB와 연결 시켜주는 장치입니다. 국내에는 세종열병합발전소(중부발전), 양주집단에너지사업(대륜발전), 하남열병합발전소(하남에너지)에 공급되었습니다.
FWPT (Feeder Water Pump Turbine Control)는 원자력 발전소 터빈을 제어하기 위한 제어장치입니다. 국내에는 신고리 #1, 2, 신월성 #1, 2, 신한울 #1, 해외에는 UAE BNPP #1에 공급되었습니다.
